bridge cable 橋梁用ケーブル

TSK Bridge Cable橋の可能性を拡げるTSKケーブル

関門橋・瀬戸大橋をはじめ明石海峡大橋に至るまで、多くの実績を重ねてきたTSK橋梁用ケーブル。その最高レベルの技術・品質・精度は国内だけでなく、海外からも高い評価をいただいています。
当社では、橋梁用ケーブルとしてNEW-PWS、PWS、スパイラルロープ、ロックドコイルロープ、ストランドロープと豊富な種類を用意。中規模の橋から長大橋まで、さまざまな橋に対応しています。
主部材であるケーブルは信頼性の高い当社ケーブルをお選びください。

example採用例

NEW-PWS

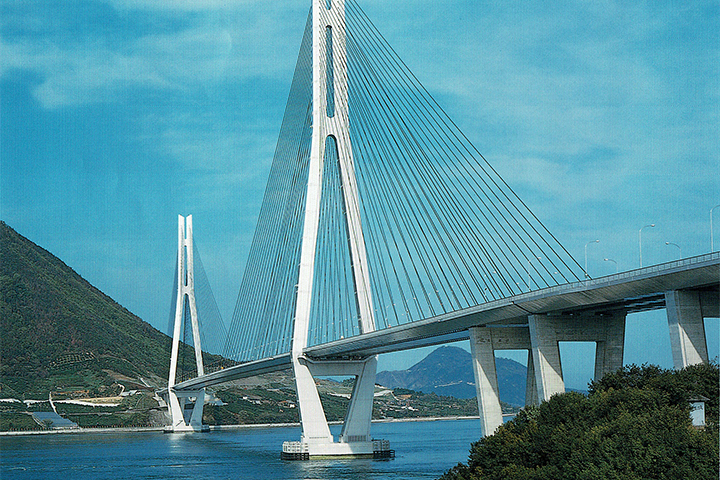

多々羅大橋(広島・愛媛県)
橋長 : 1,480m
主径間長 : 890m
形式 : 斜張橋
ケーブル : 7Φ×151, 163, 187, 223, 241, 265, 283, 295, 313, 337, 379

NEW-PWS

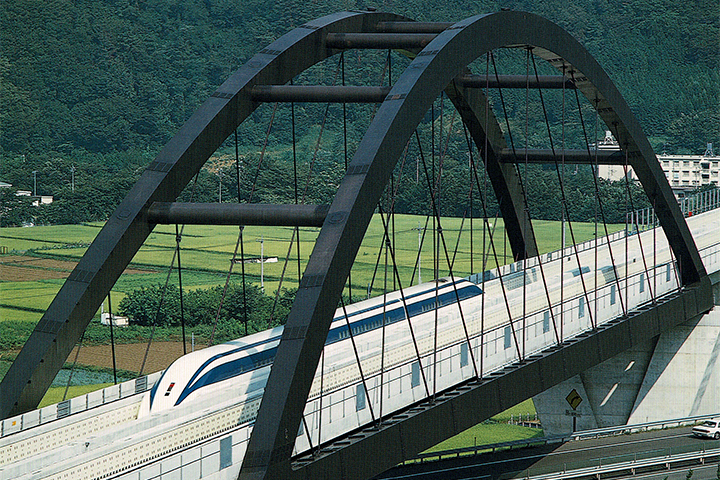

リニア小形山BV(山梨県)
橋長 : 139m
形式 : ニールセンローゼ橋
ケーブル : 7Φ×55, 85, 109

PWS

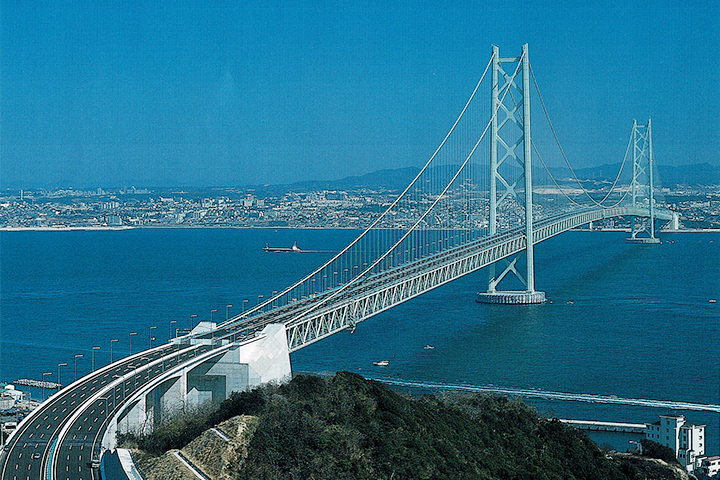

明石海峡大橋(兵庫県)
橋長 : 3,910m
主径間長 : 1,990m
形式 : 吊橋
主ケーブル : PWS127×290本/1主索

スパイラルロープ

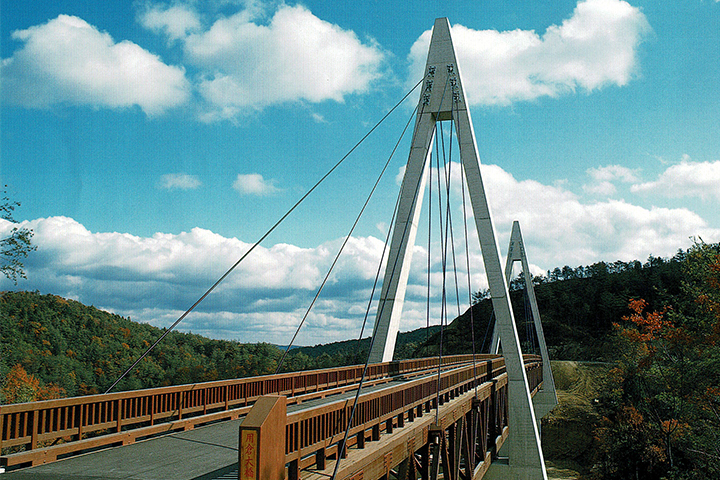

用倉大橋(広島県)
橋長 : 145m
形式 : 斜張橋
主ケーブル : 1×91 44Φ

ロックドコイルロープ

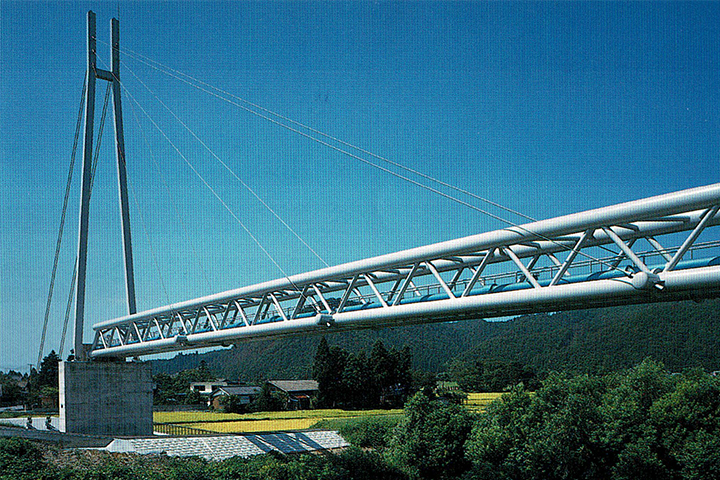

蔵光水管橋(新潟県)
橋長 : 98m
形式 : 斜張橋
ケーブル : LCR C型34Φ, 46Φ

ストランドロープ

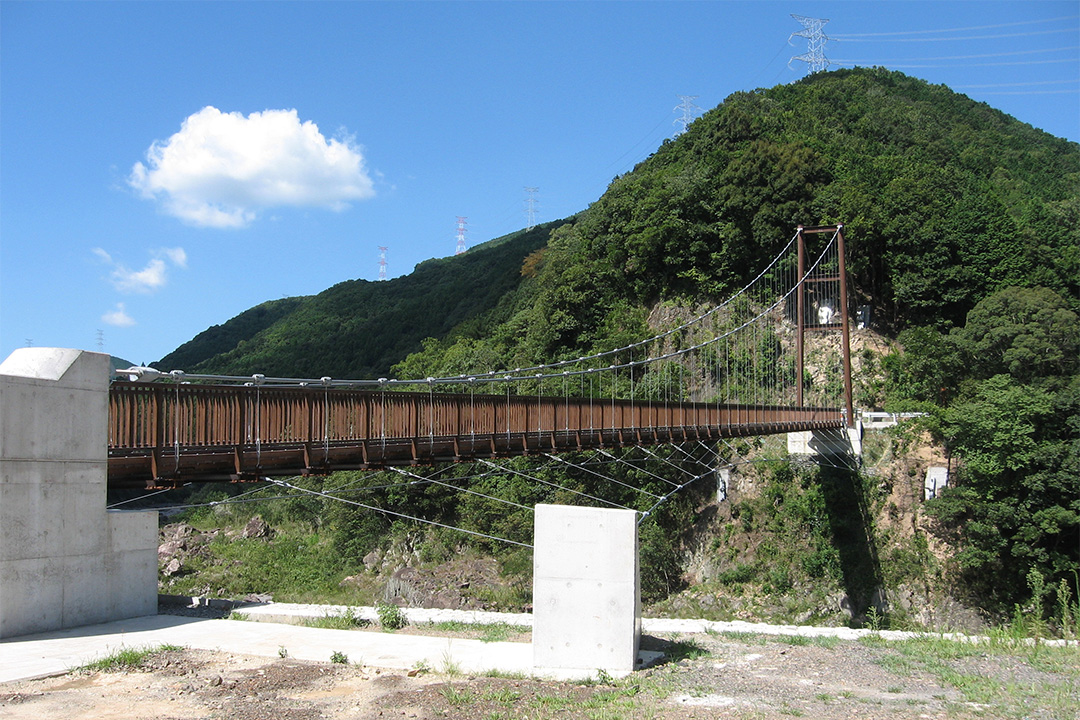

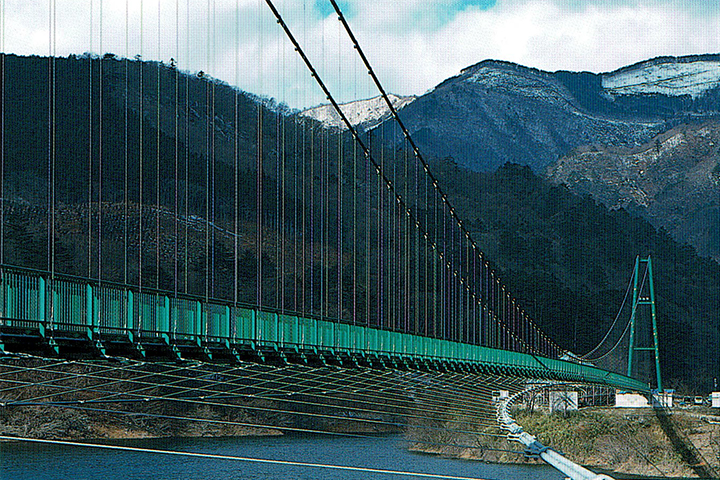

もみじ谷大吊橋(栃木県)
橋長 : 320m
形式 : 吊橋
ケーブル : 主索7×37 46Φ×7本、耐風索7×37 50Φ×4本、支索・吊索7×7 10Φ

productケーブルの種類

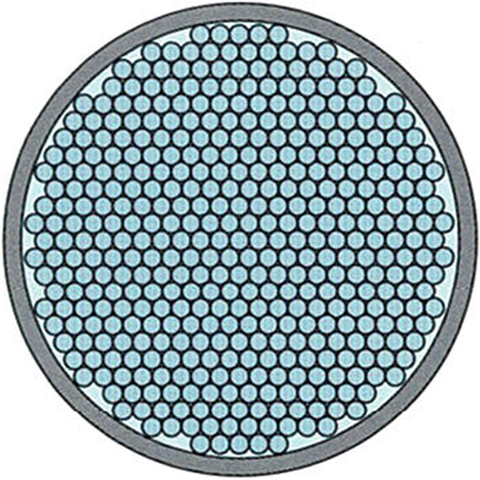

NEW-PWS平行線ケーブル

構成
PWC-7~499

特長
  • 素線を束ね合わせる際に、若干のよりを加えている素線強
  • 度を100%生かせる
  • 外層にポリエチレン被覆を施している
  • 現場での防食は不要
  • 巻き取り時、形崩れを起こさない
  • 弾性係数 : 20,000kgf/㎡以上
主用途
  • 斜張橋斜材ケーブル
  • ニールセン橋斜材ケーブル
  • 長大吊橋ハンガーケーブル

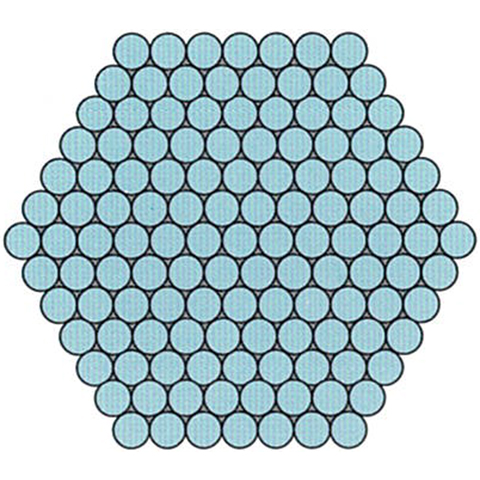

PWS平行線ケーブル

構成
PWS-19
PWS-37
PWS-61
PWS-91
PWS-127

特長
  • 素線をより合わせず平行に束ねる
  • 素線強度を100%生かせる
  • 六角形を基本とした断面形状
  • 現場にてケーブルをさらに束ね合わせる
  • 巻き取り時、形崩れを起こすことがある
  • 弾性係数 : 20,000kgf/㎡以上
主用途
  • 長大吊橋ハンガーケーブル

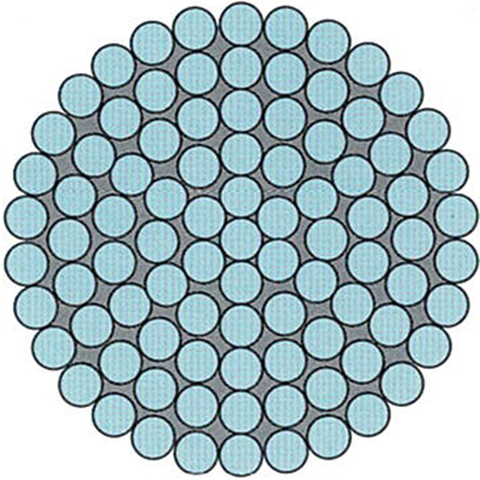

スパイラルロープ片よりケーブル

構成
1×19
1×37
1×61
1×91
1×127
1×169
1×217

特長
  • 同一素線を各層毎にかぶせていく
  • ストランドロープの1ストランドがロープとなったもの
  • 曲げ剛性が高い
  • 平行線ケーブルを除くと同一ロープ径で最も高強度
  • 1×37まではシングルロック加工が可能
  • 弾性係数 : 16,000kgf/㎡以上
主用途
  • 吊橋メインケーブル
  • 斜張橋斜材ケーブル
  • ニールセン橋斜材ケーブル

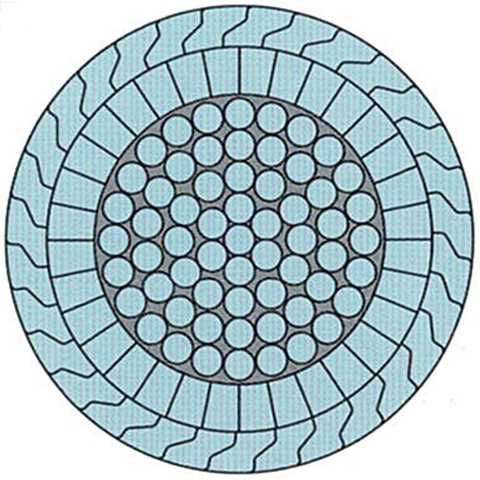

ロックドコイルロープ片よりケーブル

構成
C形
D形
E形
F形

特長
  • 外層に異形線(T線、Z線)を使用
  • 曲げ剛性が高い
  • ロープ単体の耐腐食性に優れている
  • 素線充填率が高い
  • 端末加工はソケット加工に限定される
  • 弾性係数 : 16,000kgf/㎡以上
主用途
  • 吊橋メインケーブル
  • 斜張橋斜材ケーブル
  • ニールセン橋斜材ケーブル

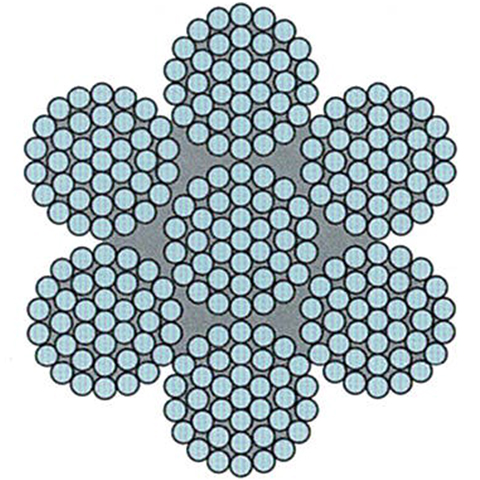

ストランドロープ鋼心入りケーブル

構成
7×7
7×19
7×37
CFRS
6×19グループ
6×37グループ
9×37グループ

特長
  • 心ストランドと側ストランドが同じ構成
  • 曲げ剛性が高い
  • 取扱性が良い
  • 汎用性が高い
  • シングルロック加工が可能
  • 弾性係数 : 14,000kgf/㎡以上
主用途
  • 吊橋メインケーブル
  • 吊橋はんがーケーブル
  • 長大吊橋ハンガーケーブル(CFRC)
